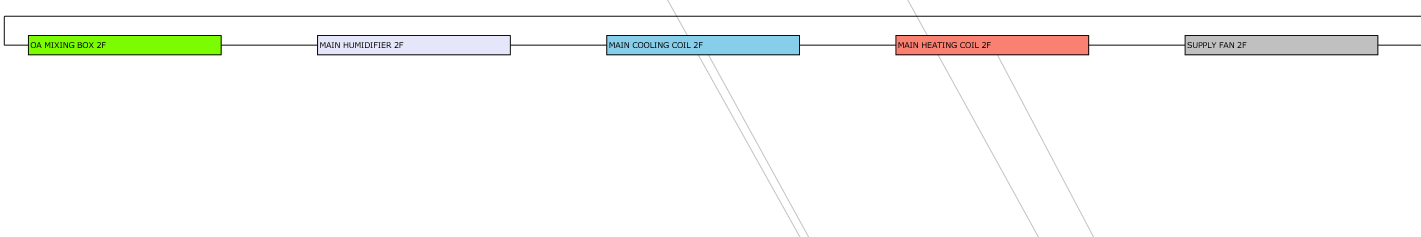

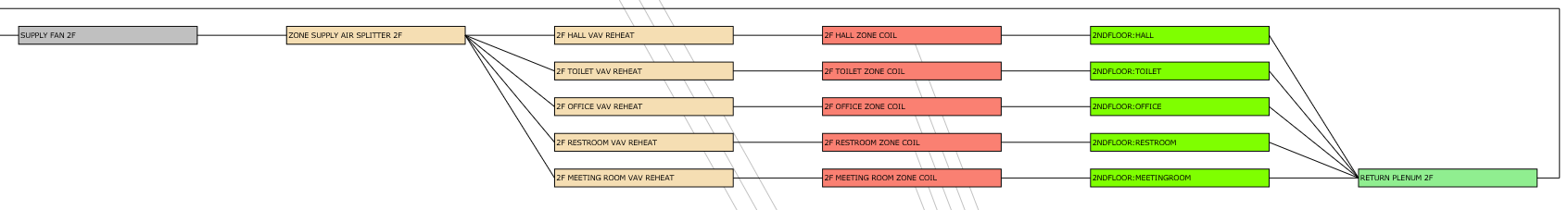

디자인빌더와 EnergyPlus에서 기본적인 HVAC 설비를 구성한 건물모델을 받아서 연구에 이용중이다

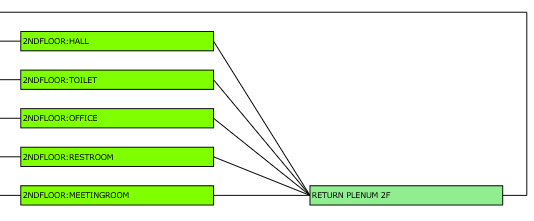

이때 각 실에서 환기(Return Air)는 RETURN PLENUM 라는 노드를 통해서 다시 믹싱박스로 돌아간다.
여기서 PLENUM 이란 무엇인가?
건축설비기사 공부하면서 보지못했던 용어라 찾아보았다.
[소방용어집]
플레넘(plenum) : 통풍조절장치나 덕트를 대신하여, 사용된 공기를 모아 재순환시키는 공간. 공조설비의 일부분이다.

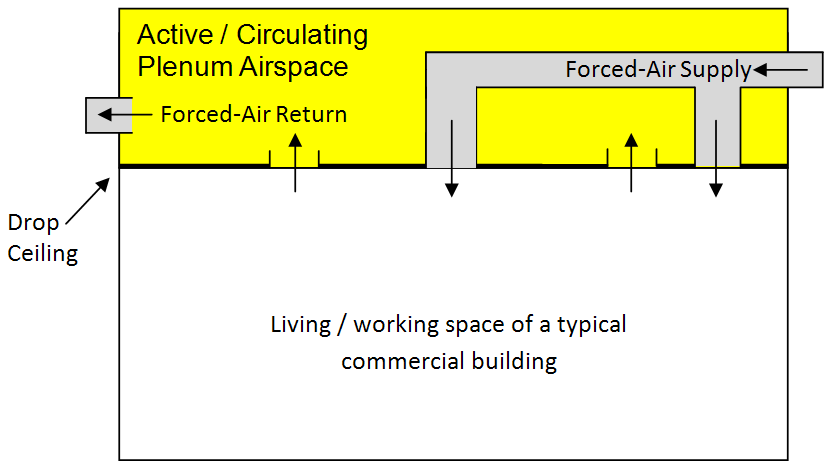

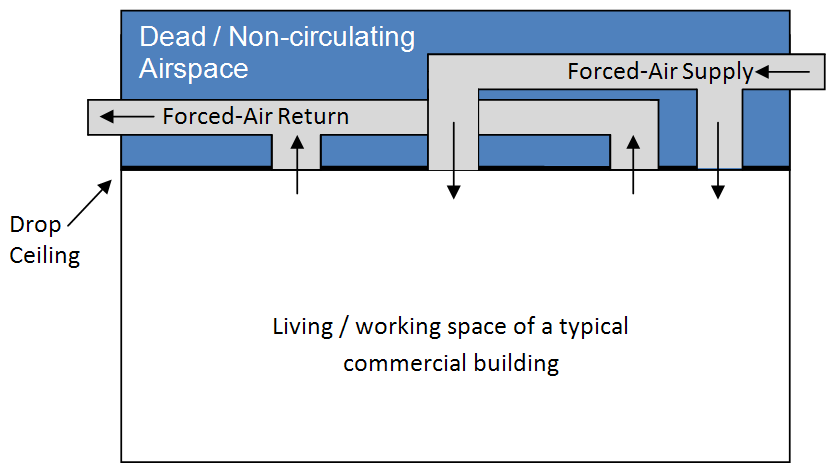

즉, 아래의 우측 그림처럼 급기나 환기가 덕트로 직접 연결되지않을 때 지나는 중간 공간을 플레넘이라고 칭한다
 |
 |
(그림 출처는 위키피디아)
플레넘은 천장부 또는 바닥부의 빈 공간에서 이용될 수 있다.
그리고 플레넘 공간에 적용되는 케이블 및 제품은 공조설비에 영향을 크게 미치므로 최고 수준의 내화성능인 플레넘 등급을 인증받은 제품만 사용가능하다.

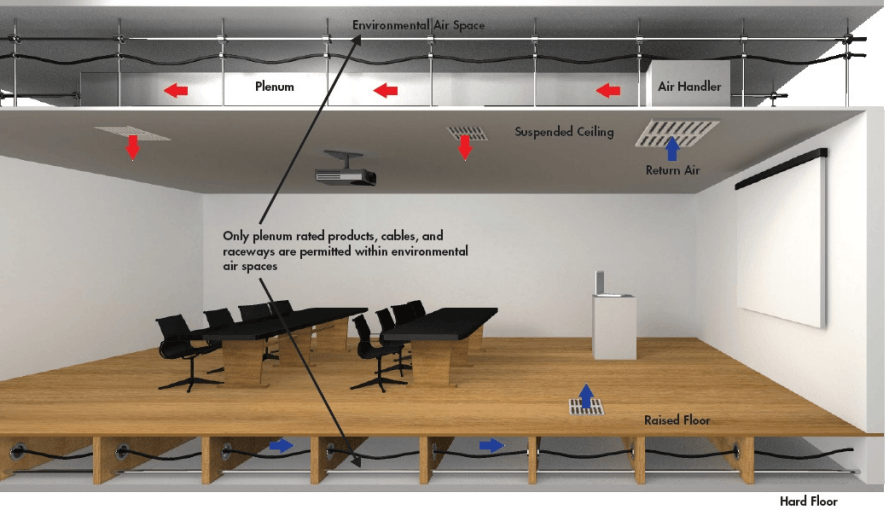

천장 및 바닥부의 설치 공간 예시 (사진 출처는 C2G)
마지막으로 플레넘 공간을 이용한 실제 공조제어 예시를 알아보자

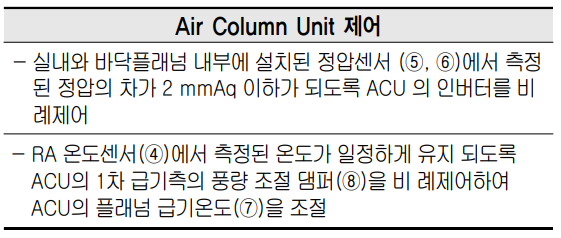

플레넘의 정압과 실내 정압이 차이가 일정하게 유지되도록 ACU (Air Control Unit) 인버터를 제어한다.
이렇듯 정압차를 이용한 급기제어에는 아무래도 넓고 안정적인 플레넘공간의 정압측정이 유리할 듯하다.
 |
 |
출처: 초고층 건물의 공조설비 설계사례 및 에너지 절약 기법 (오치길, 대한설비공학회지 2011년 2월호)
